Boîtier: | Boîtier en saillie en tôle d'acier |
Indice de protection: | IP54 avec affichage |
Dimensions (HxLxP): | 300 x 300 x 120 mm |
Poids: | Env. 6 kg |
Température ambiante Service: | -20 °C ... +60 °C |
Température ambiante Transport et stockage: | -20 °C ... +70 °C |
Alimentation: | 120 VAC ... 230 VAC, 50 ... 60 Hz |
Puissance absorbée: | Typiquement 30 W Maximale 69 W |
Plage de mesure: | O2: 0 ... 21 Vol. % (configurable) |
Résolution de mesure: | O2: 0,1 Vol. % COe: 1 ppm |
Entrées et sorties numériques/analogique: | Voir téléchargement (Caractéristiques techniques LT3-F) |
Sonde de mesure: | Voir critères de sélection |
Agréments:
| Certificat d'examen CE:
|

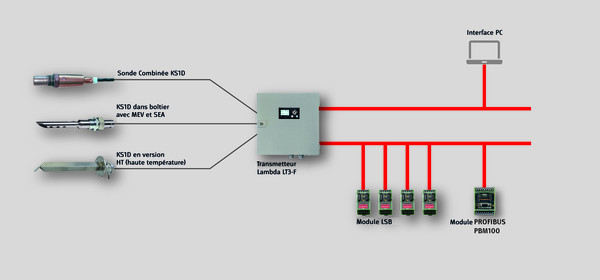

Le Transmetteur Lambda LT3-F est un appareil de mesure pour la mesure simultanée de la concentration en O2 et des composants gazeux oxydants (CO/H2), indiqués sous forme d'équivalent CO (COe), en règle générale dans les gaz d'échappement des installations de chauffage dans le domaine surstoechiométrique (?>1) en liaison avec la Sonde Combinée KS1D.
Le Transmetteur Lambda LT3-F est adapté pour les mesures de gaz avec une faible proportion de composants combustibles (< 10 000 ppm COe), par exemple dans les gaz d'échappement des combustions.
Combustibles autorisés:
Les mesure directes dans les „gaz de combustion“ ne sont pas possibles.
IP54 avec affichage | |||||
---|---|---|---|---|---|
![]() | |||||
Boîtier et Type | Variante d'affichage et de commande | ||||
Coffret mural | Logiciel à distance LSB pour PC, incl. module USB/CAN et câble de liaison, de Windows XP |
Optionen über Zusatzmodule: | |
---|---|
Sorties analogiques | |
Entrées analogiques | |
Entrées numériques | |
Calcul de rendement |
Sonde: | ||
---|---|---|
Sonde combinée KS1D | ||
Sonde combinée KS1D | ![]() | |
Sonde combinée KS1D-HT | ![]() |
Information client final | ||
---|---|---|
![]() |
LT3-F KS1D - Instructions sommaires |
![]() |
Commercialisation | ||
---|---|---|
![]() |
Régulation CO/O2 / LT3-F - Vue d'ensemble du système |
![]() |
S'il vous plaît, connecter ici pour voir plus de téléchargements et aussi des données CAO.
Information client final | ||
---|---|---|
![]() |
LT3-F KS1D - Kurzanleitung |
![]() |
Description technique | ||
---|---|---|
![]() |
KS1D ohne Gehäuse - Technische Daten |
![]() |
![]() |
KS1D-HT - Technische Daten |
![]() |
![]() |
RBT Ex - Technische Daten |
![]() |
![]() |
Tragbare Abgleicheinheit - Technische Daten |
![]() |
![]() |
LT3-F - Technische Daten |
![]() |
Information client final | ||
---|---|---|
![]() |
LT3-F KS1D - Quick Reference |
![]() |
Description technique | ||
---|---|---|
![]() |
KS1D without Housing - Technical Data |
![]() |
![]() |
KS1D-HT - Technical Data |
![]() |
![]() |
RBT Ex - Technical Data |
![]() |
![]() |
Portable Calibration Unit - Technical Data |
![]() |
![]() |
LT3-F - Technical Data |
![]() |
Commercialisation | ||
---|---|---|
![]() |
Sensory Combustion Optimisation of Gas Combustion Systems |
![]() |
![]() |
CO/O2 control / LT3-F - System overview |
![]() |
![]() |
LAMTEC Innovation - Sensor System Lambda Transmitter LT3-F Combination Probe KS1D |
![]() |
Commercialisation | ||
---|---|---|
![]() |
CO/O2 控制 / LT3-F - 系统简介 |
![]() |
Information client final | ||
---|---|---|
![]() |
LT3-F KS1D -Krátký návod pro uživatele |
![]() |
Information client final | ||
---|---|---|
![]() |
LT3-F KS1D - Manual rápido para usuarios |
![]() |
Description technique | ||
---|---|---|
![]() |
Taşınabilir Kalibrasyon Ünitesi - Teknik Bilgiler |
![]() |
Commercialisation | ||
---|---|---|
![]() |
CO/O2-regülasyonu/ LT3-F - Sisteme Genel Bakış |
![]() |
S'il vous plaît, connecter ici pour voir plus de téléchargements et aussi des données CAO.
